R.C.A (BCA) 공법 상세 소개

Revolution Cam Anchor / Bearing Controlling Anchor - 지압형 정착제를 이용한 혁신적 앵커 기술

1. 공법 개요

R.C.A (Revolution Cam Anchor) 공법은 마찰력이나 부착력에 의존하던 기존 앵커 방식에서 탈피하여, 보강재 선단부에 장착된 지압형 정착체(Revolutional Body)를 기계적으로 확장·압착시켜 지압력(Bearing Force)을 주 설계 축력으로 활용하는 선단 지압형 정착 공법입니다.

  • • 세계 최초의 '캠형(Cam Type)' 정착 원리를 적용하여 암반 및 토사 지반에서 극대화된 정착력을 발휘합니다.
  • • 인장력이 가중될수록 회전체가 지반에 더욱 견고하게 끼임 및 압착되는 'Self-Locking' 메커니즘을 가집니다.
  • • 그라우트 양생 전에도 물리적 지압력을 통해 설계 축력을 즉각적으로 확보할 수 있는 시공성이 우수한 공법입니다.

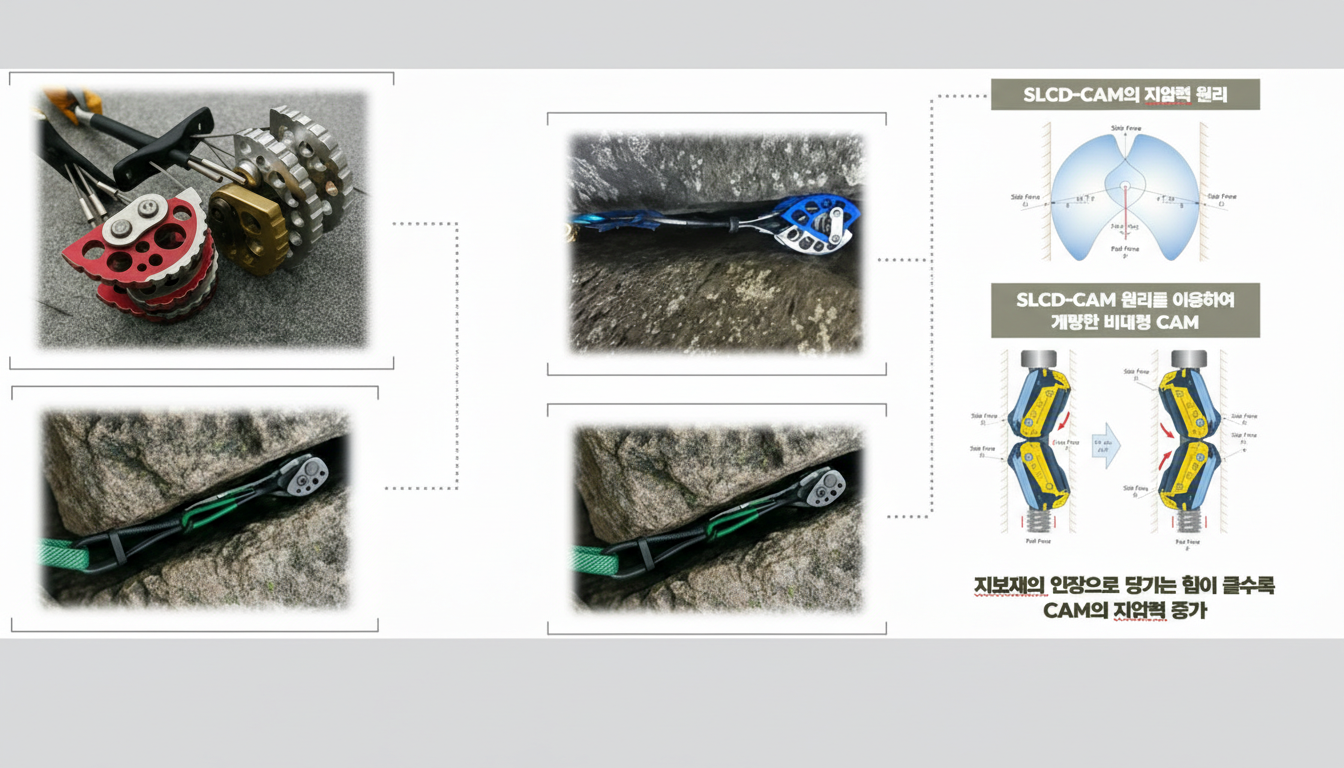

R.C.A 공법 개요도

2. 주요 기술 분류

① 캠앵커 (Cam Anchor) - 암반용

암반 지반에서 가장 강력한 정착력을 발휘하는 캠형 앵커

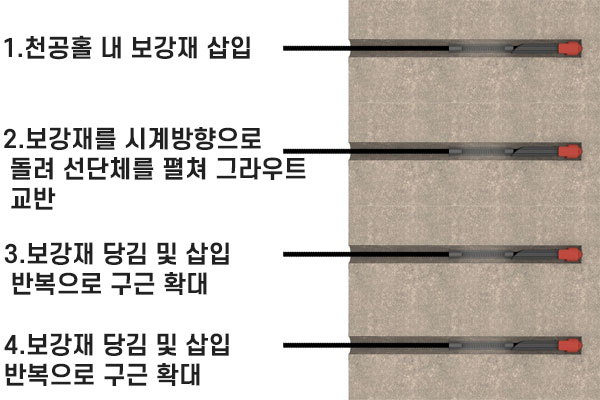

  • 원리: 천공홀 삽입 후 고정핀을 제거하면 한 쌍의 네일링 캠이 회전하며 암반에 직접 끼임·압착
  • 특징: 인장력이 커질수록 캠의 회전력이 증대되어 정착력이 더욱 안정화됨
  • 장점: 그라우트 양생 전 초기 인발력 발휘, 초고강도 정착 가능
캠앵커

② T-앵커 (T-Anchor) - 토사/연약지반용

토사 및 연약 지반에 최적화된 복합 정착 메커니즘

  • 원리: 회전하는 웨지(Wedge)와 가압백(Pressure Bag)의 복합체 사용
  • 특징: 토사 구간에서 지반을 가압하여 구상(Bulb) 형태의 정착부를 형성
  • 장점: 불량 지반에서도 인장력 가중에 따른 웨지 회전으로 안정적 정착 확보
캠앵커

3. 공법의 특장점

획기적인 공기 단축

지압력에 의해 설치 즉시 설계 축력을 확보하므로, 그라우트 양생 대기 없이 즉시 패널 설치 및 후속 공정이 가능합니다.

짧은 정착장으로 안정성 확보

지압력을 주된 축력으로 사용하므로, 대지 경계가 협소한 도심지 현장에서도 짧은 정착장으로 충분한 안정을 확보할 수 있습니다.

설계 신뢰도 극대화

부착력 부실이나 그라우팅 충전 불량에 민감한 기존 앵커와 달리, 물리적 기계 정착으로 신뢰성 있는 축력을 보장합니다.

균일한 품질 확보

핵심 부품인 회전체 및 주변 자재가 공장에서 정밀 제작되어 현장 공급되므로 현장 숙련도에 따른 품질 차이가 없습니다.

4. 상세 시공 순서

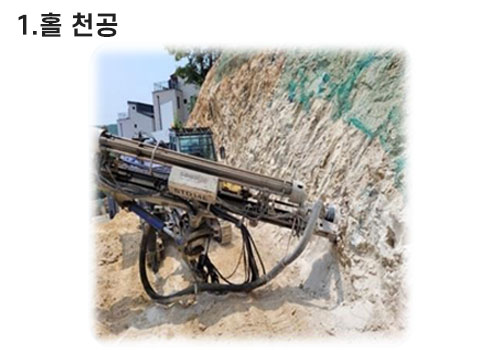

STEP 01. 천공 및 자재 준비
R.C.A 시공 1단계
설계된 깊이만큼 정밀 천공을 실시하고, 현장에 반입된 R.C.A 보강재를 검수합니다.
STEP 02. 보강재(회전체) 삽입
R.C.A 시공 2단계
선단에 회전체가 장착된 보강재를 천공 노선에 따라 정착부 깊이까지 신중히 삽입합니다.
STEP 03. 고정핀 제거 및 회전체 개방
R.C.A 시공 3단계
고정핀을 인발하여 회전체가 1차적으로 지면 또는 암반벽에 밀착되도록 개방시킵니다.

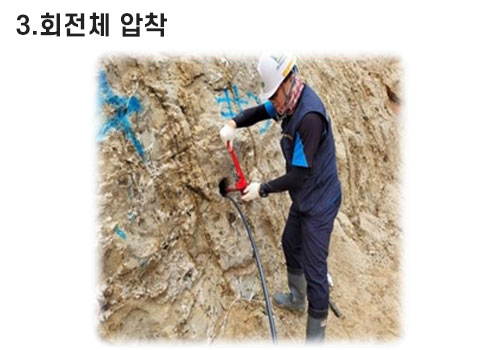

STEP 04. 보강재 회전 및 압착 고정
R.C.A 시공 4단계
보강재 본체를 회전시켜 정착체를 지반에 완전히 압착, 강력한 기계적 지압력을 형성합니다.

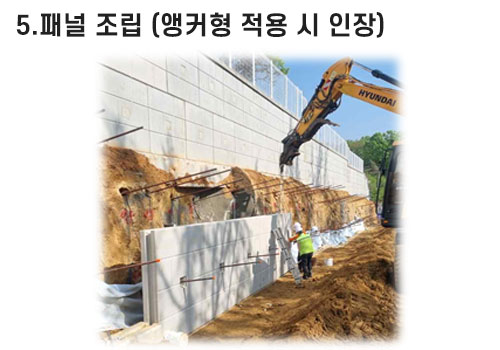

STEP 05. 앵커 인장 및 긴결
R.C.A 시공 5단계
유압 잭을 이용해 설계 하중까지 인장하고 정착 너트를 조여 초기 하중을 도입합니다.

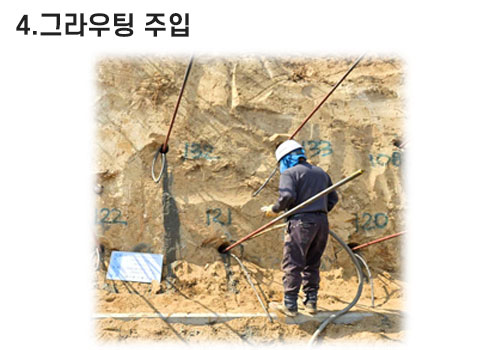

STEP 06. 그라우트 주입 및 마감
R.C.A 시공 6단계
그라우트를 주입하여 내부 공극을 충전하고, 두부를 실링하여 부식 방지 및 영구 앵커를 환성합니다.

5. 기존 공법과의 비교

구분 기존 마찰형 앵커 R.C.A 지압형 앵커 (BCA)
주요 메커니즘 그라우트-지반 마찰력 및 부착력 선단 기계적 확장 지압력 (Bearing)
하중 인발 시기 그라우트 양생 후 (최소 3~7일) 설치 즉시 (그라우트 양생 무관)
설계 안정성 지층 변화 및 지하수에 민감 물리적 정착으로 안정적 축력 확보
공사 기간 양생 대기로 인한 공기 지연 즉시 후속공정 가능 (공기 30% 단축)
시공 효율 복잡한 공정과 긴 정착장 필요 짧은 정착장으로 협소 대지 경계 유리

6. R.C.A 주요 기술 솔루션

(주)마성건설의 기술력이 집약된 5가지 핵심 상용화 솔루션

1 R.C.A 패널옹벽

선단 지압형 캠앵커와 고강도 전면 패널을 결합한 시스템입니다. 절개지 및 성토부에서 최소한의 부지 점유로 최대의 사면 안정성 마련이 가능하며, 수려한 외관으로 도심지 경관과 조화를 이룹니다.

  • 지압형 앵커를 통한 확실한 배후 지반 정착
  • 공기 단축 및 시공 효율성 극대화
  • 다양한 패널 디자인 적용 가능
R.C.A 패널옹벽

2 R.C.A 자립식 흑막이 가시설

어스앵커 설치가 불가능하거나 대지 경계가 협소한 도심지 현장에 최적화된 솔루션입니다. 캠형 정착체의 강력한 선단 지압력을 통해 지지 구조물 없이도 가시설의 자립 성능을 획기적으로 향상시킵니다.

  • 인접 대지 침범 최소화 및 민원 예방
  • 가설 부재 최소화를 통한 작업 공간 확보
  • 지하 터파기 공기 대폭 단축
R.C.A 자립식 가시설

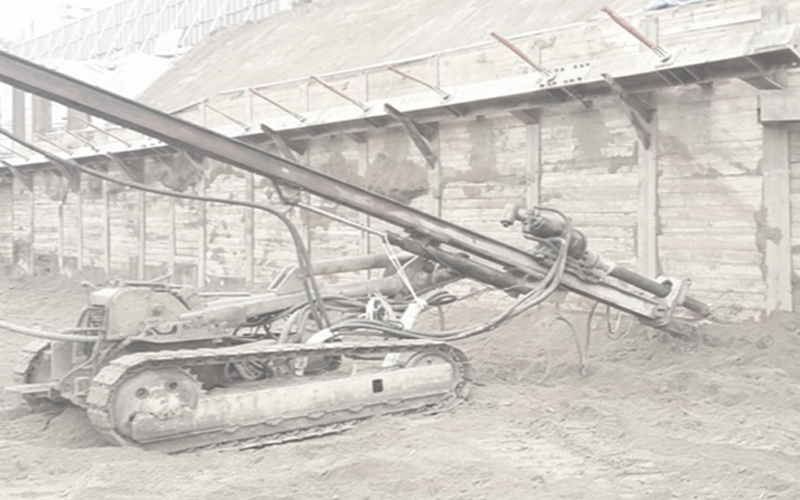

3 R.C.A 어스앵커

인장력이 가해질수록 정착체가 지층을 더욱 견고하게 압착하는 'Self-Locking' 메커니즘이 적용된 고성능 앵커입니다. 그라우트 양생 전에도 물리적 지력이 보장되어 공사 신뢰도가 높습니다.

  • 그라우트 양생 전 초기 축력 도입 가능
  • 지층 변화에 관계없는 균일한 인발력 확보
  • 영구 앵커 시 정착 기간 유지 성능 우수
R.C.A 어스앵커

4 R.C.A 락볼트

암반 지형에 특화된 캠형 정칙 원리를 이용한 선단 지압식 락볼트입니다. 터널 굴착이나 대규모 절토 사면 보강 시, 기존 전면접착식 락볼트보다 현저히 높은 초기 지내력과 고정력을 제공합니다.

  • 암반 내 균열 방지 및 아치 액션 극대화
  • 신속한 무양생 정착으로 시공 사이클 단축
  • 보강 목적에 따른 영구/가설 맞춤 시공
R.C.A 락볼트

5 R.C.A 부력앵커

고지하수위 지역의 대형 건축물 붕상을 방지하기 위한 핵심 기술입니다. 강력한 선단 지압력을 활용하여 정착 길이를 기존 대비 40% 이상 단축시키면서도 완벽한 구조물 안정을 실현합니다.

  • 최단 정착 길이 설계를 통한 천공비 절감
  • 구조물 두께 슬림화 및 건축 효율성 증대
  • 지하수 유입 및 환경 오염 우려 차단
R.C.A 부력앵커

R.C.A 공법 패밀리는 최상의 엔지니어링 솔루션을 제공합니다.

R.C.A 시공실적 확인하기
