S.C.J 공법 상세 소개
Steel Casing Jacking Method - 막장 지반조건에 따라 안전하게 시공이 가능한 공법
1. 공법 개요
공법 개요

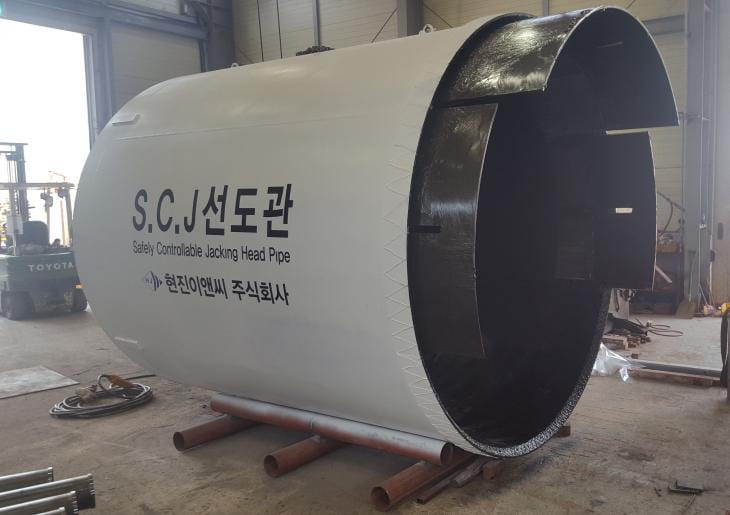

● 저토피 구간, 불량한 토질(모래, 자갈, 암반), 연약지반 또는 포장층 내 강관 압입 중 도로의 침하를 방지하고, 막장붕괴를 예방하기 위해 강관 선단부에 선단갈날 추진이 가능한 S.C.J 선도관을 장착하여 안전하게 압입 시공하는 공법

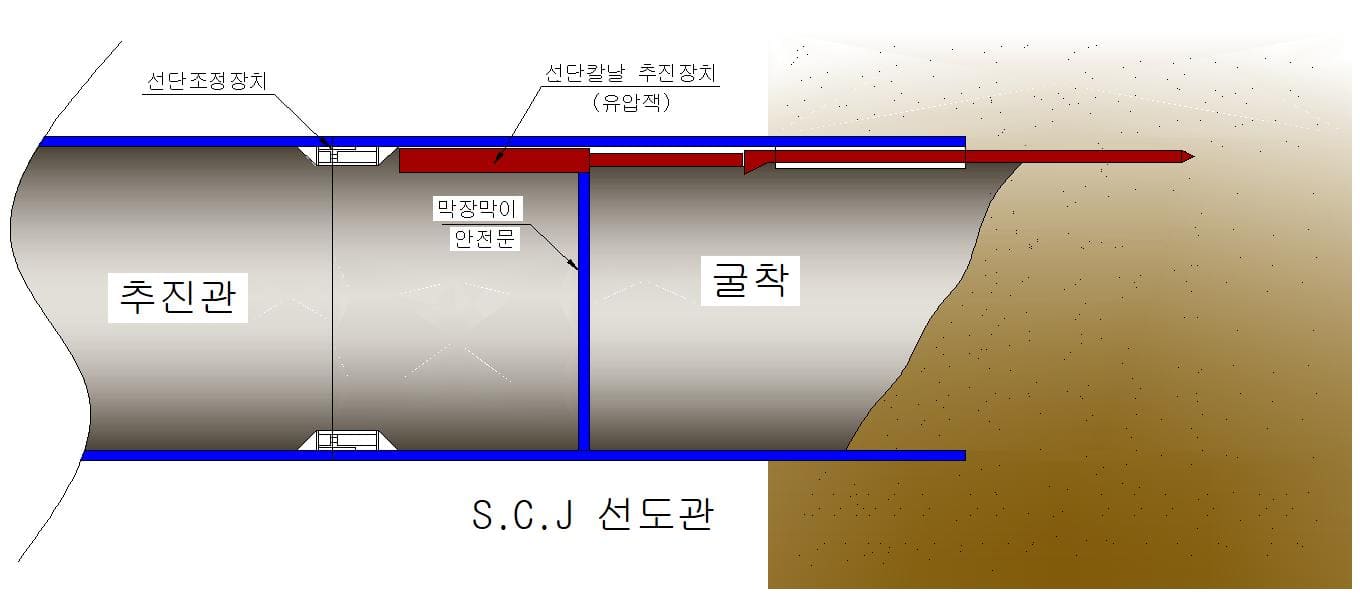

< 개 요 도 >
2. 공법 설명
공법 특징
공법 특징
- ● 선도관 선단에 4분할로 작동이 가능한 선단갈날을 장착하여 상·하·좌·우 각각 선추진 압입 가능
- ● 강관 선추진, 선단갈날 압입 후 굴착 시행으로 굴착면 상부 붕락·붕괴 방지 및 굴착 막장 안정성 극대화
- ● 막장막이 안전문 사용으로 안정성 및 경제성 향상

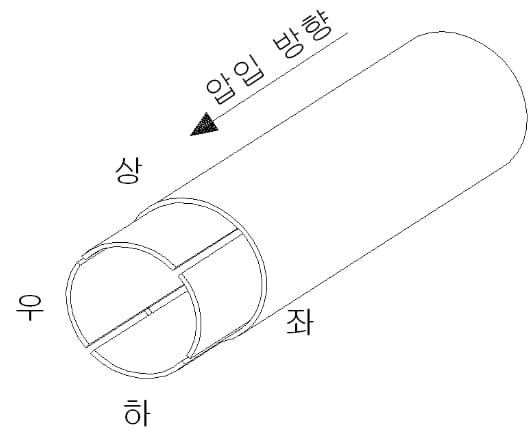

< 개요도 >

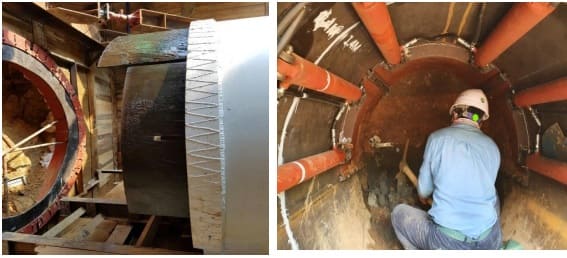

< 선단갈날 및 시공 >

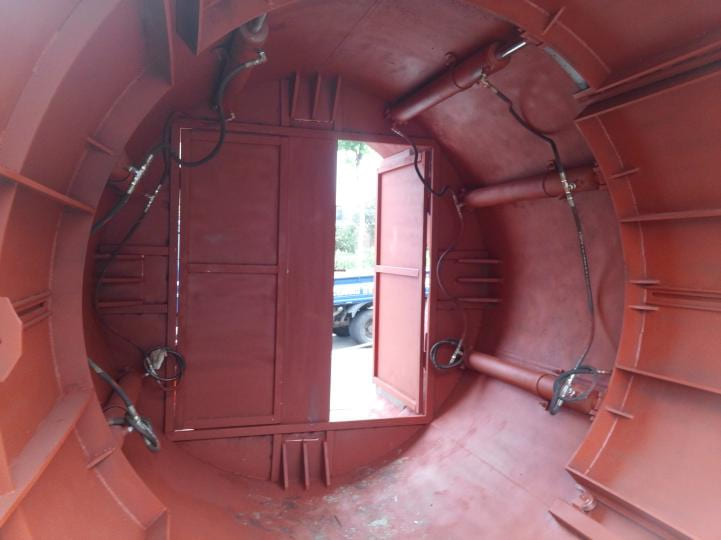

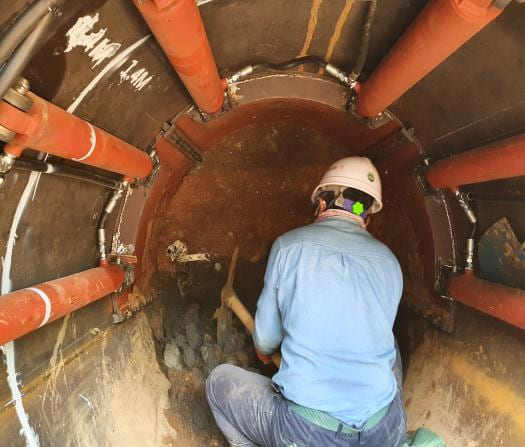

< 안전문 >
3. 공법 설명
공법 시공순서
공법 시공순서

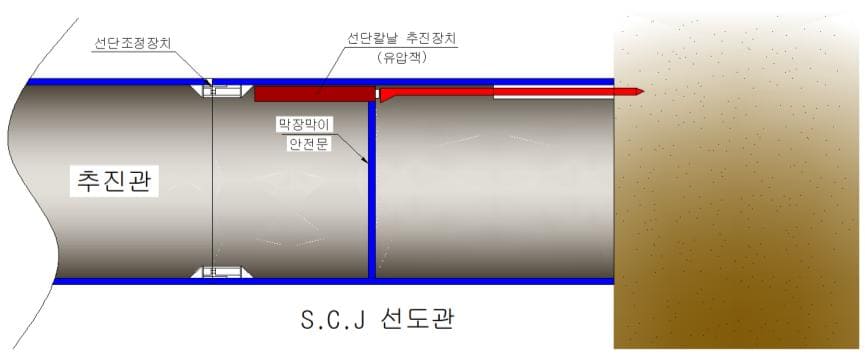

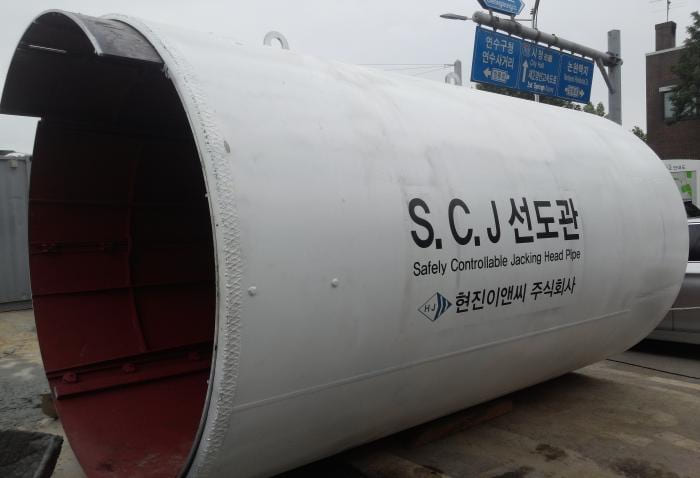

1) 1번 추진관 선단에 S.C.J선도관을 장착

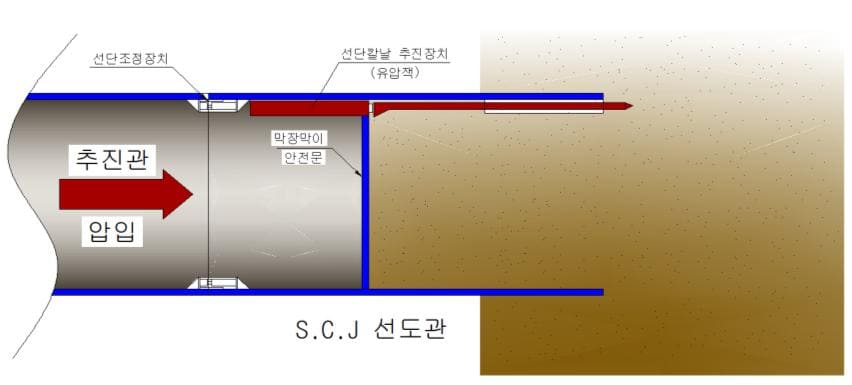

2) 원압적 추진관 압입(1차추진), 토사유입

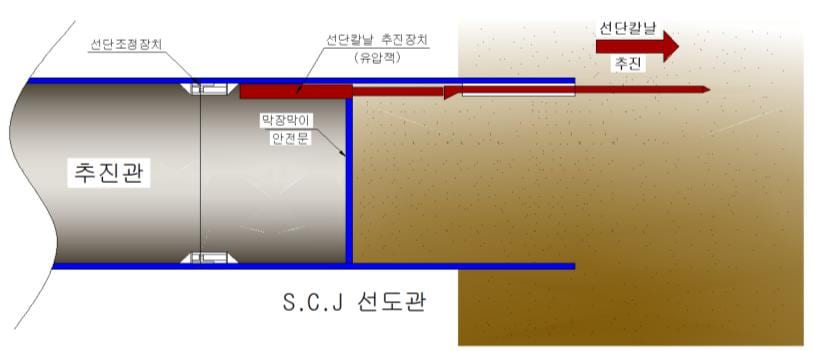

3) 선단갈날 추진 (2차추진)
4) 막장굴착
4. 공법 설명
공법 안전성
공법 안전성
● 막장 지반조건에 따라 S.C.J 선도관으로 안전하게 시공이 가능한 공법.
1) 연약층 선도관내 지반보강그라우팅 시공

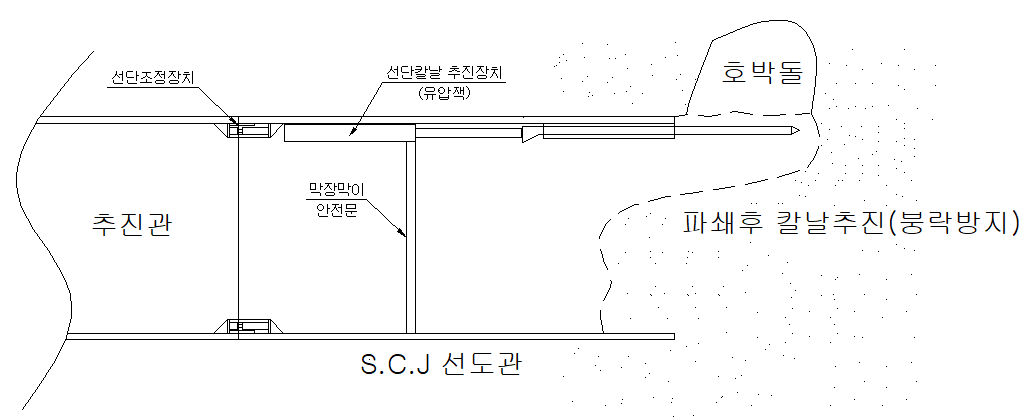

2) 호박돌, 지장물 출현시 제거후 시공
3) 암반층 굴착 안전시공
4) 안전문 설치로 안전시공
5. 공법 설명
공법 신뢰성 및 적정성
공법 신뢰성 및 적정성
- ● 선도관 선단갈날 추진으로 지반안정성이 높고 불량한 토질지반에서 막장 안전성이 우수하여 신뢰도가 높다.
- ● 고속도로 하부 비개착공법 구간은 교통량이 많고 지하매설물이 산재 되있어 지장물 대처 능력이 우수한 S.C.J 공법이 적합하다.
- ● 막장내 토질 변화에 따른 대응 및 지장물 출현시 선단갈날 추진으로 안전시공이 가능하여 시공성 우수하다.
6. 공법 장점
공법 장점

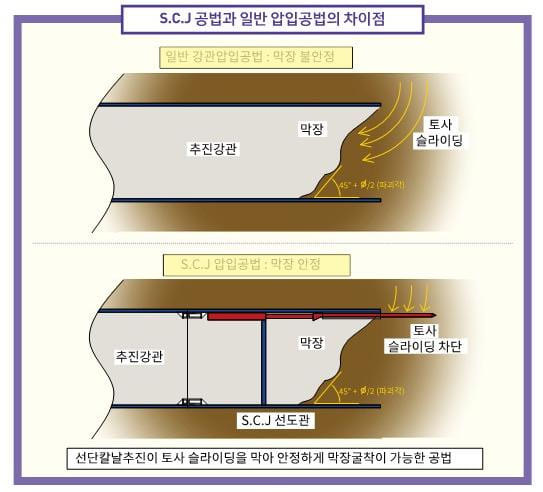

- ● 선단갈날 추진으로 막장면 토사슬라이딩을 막아 안전하게 시공이 가능한 공법.
- ● 막장면의 안정을 위하여 안전문 폐합 ⇒ 대형 함몰 예방, 막장면 안전 확보
7. 공사 실적
S.C.J 공법 실적 (전력,우수,오수 등등)
■ 도로(국도), 철도, 제방, 하천 횡단 실적 보유

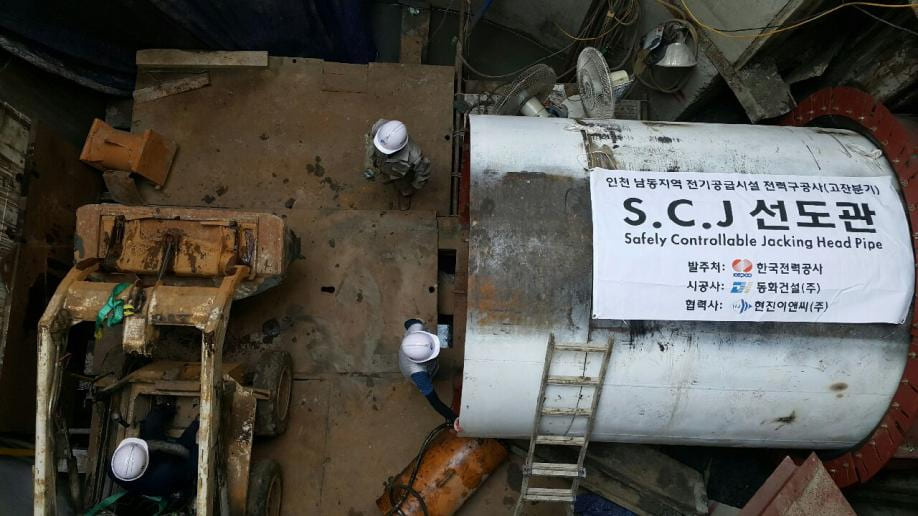

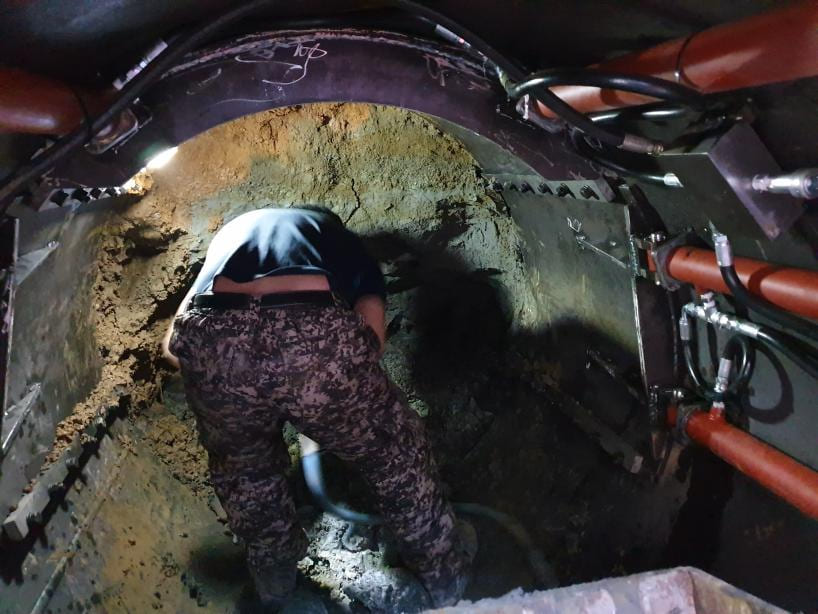

- 인천 남동지역 전기공급시설 전력구공사(고잔분기)-2015년 (한국전력공사)

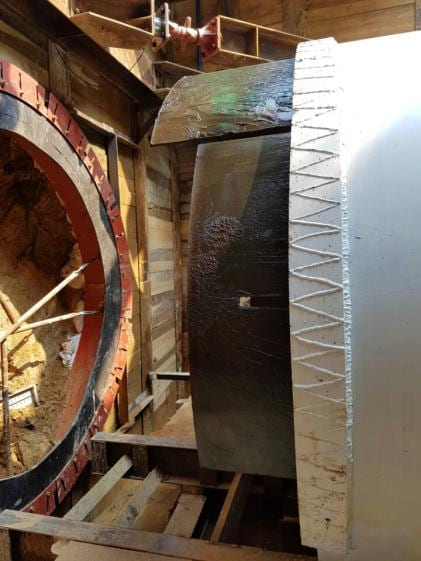

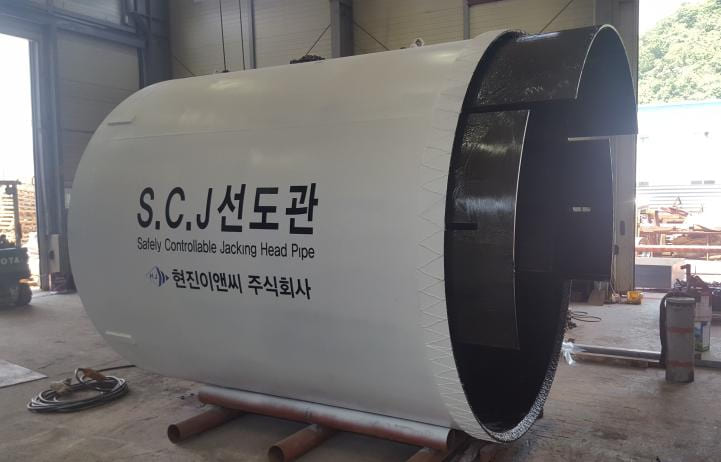

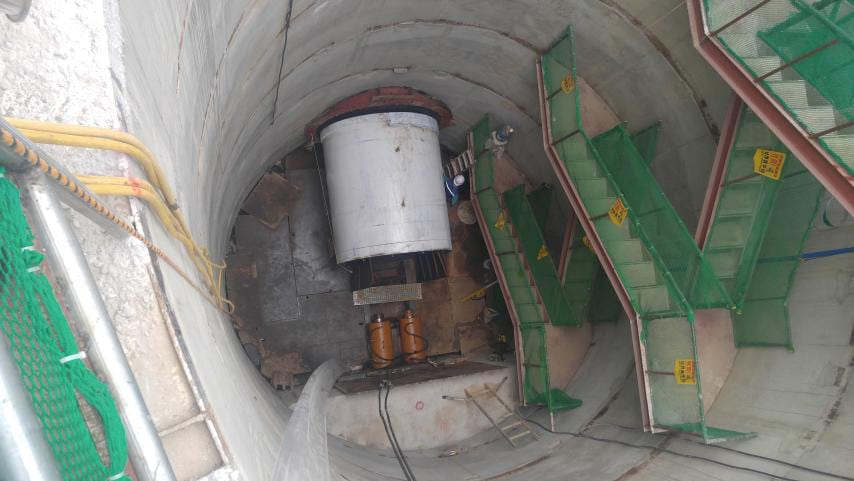

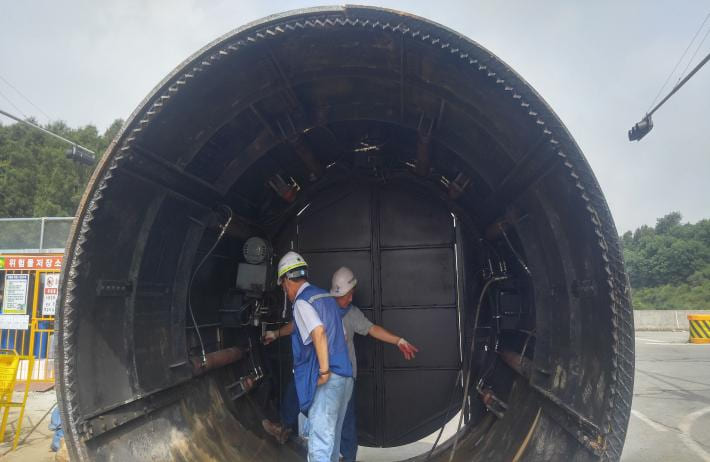

- 서해 HVDC 지중송전선로 지중화공사(S.C.J 선도관)-2016년(한국전력공사)
- 원주기업도시 오수관로 강관추진공사(S.C.J 선도관)-2019년(원주기업도시)

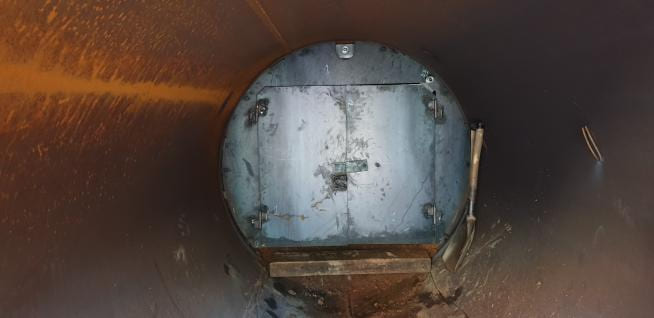

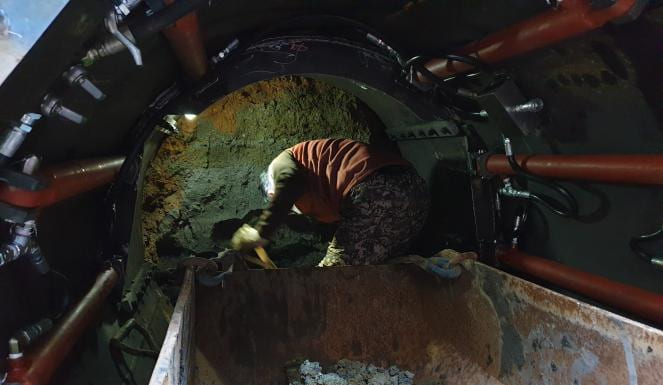

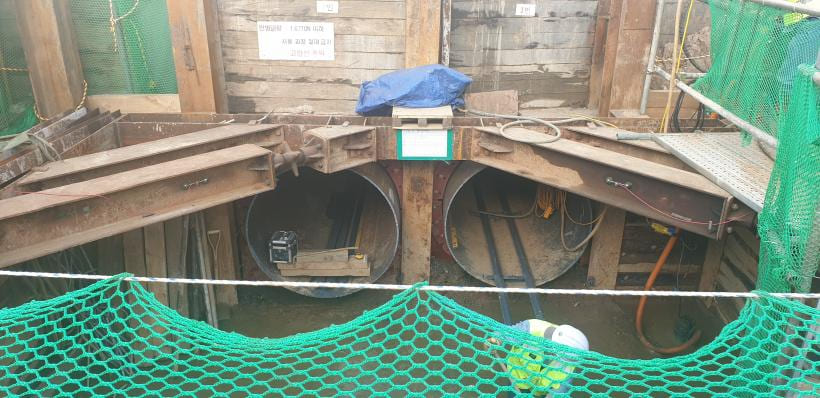

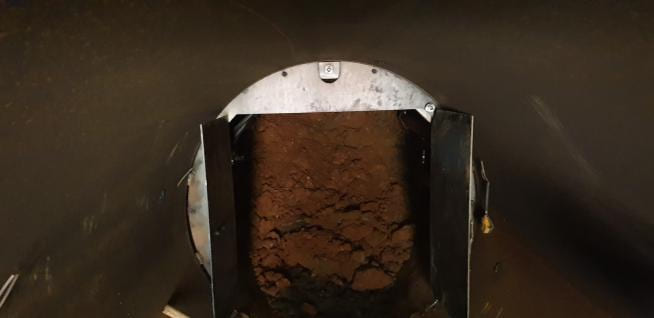

- 남부순환로 평탄화공사중 S.C.J 추진공사-2020년(도시기반시설본부)

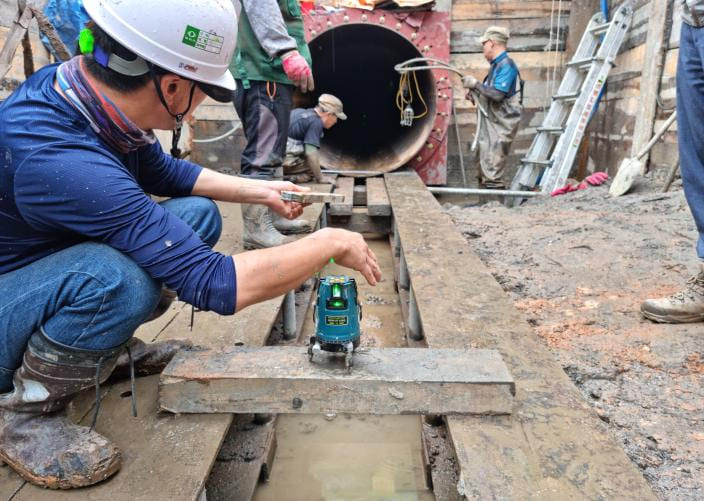

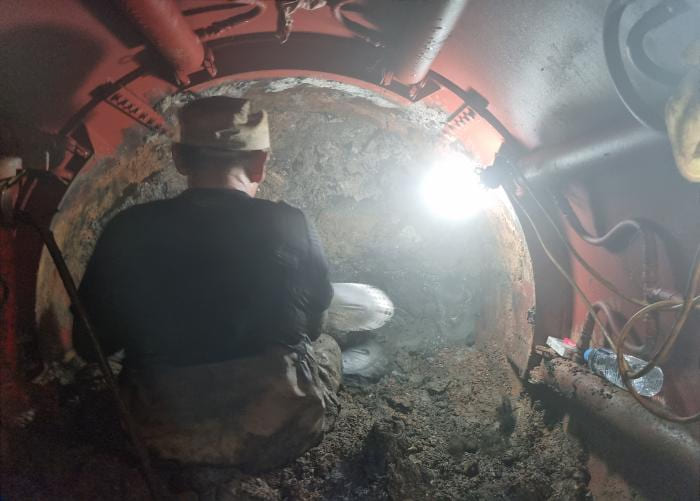

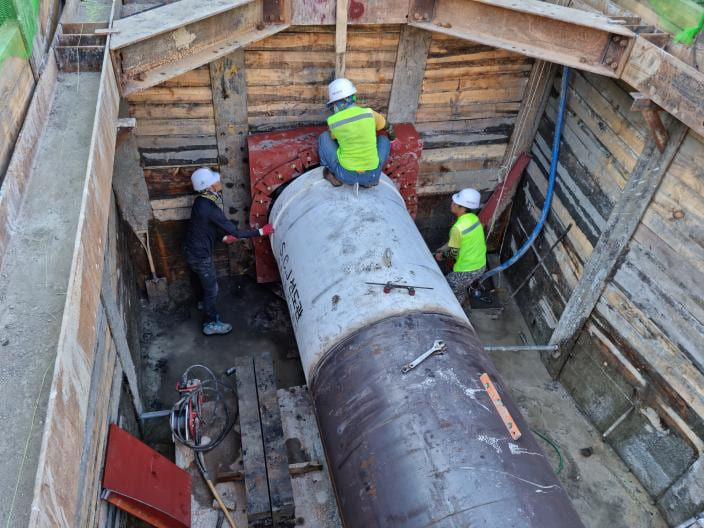

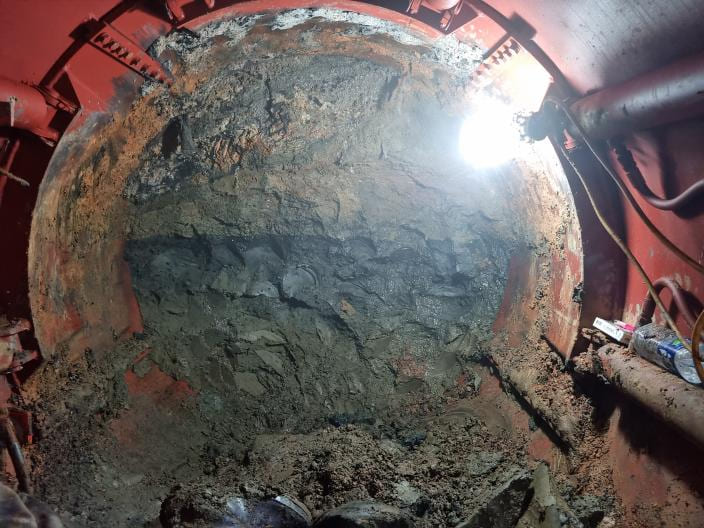

- 구로역 하수관로 강관추진공사(S.C.J 선도관)-2021년(구로구청)
- 화성동탄2단계 오수관로 S.C.J 강관추진공사-2022년(한국토지주택공사)
- 건학 자연재해 위험 개선지구 정비사업-2022년(충주시청)
