S.S.T 공법 상세 소개
Steel Tube Slab Method - 강관 슬래브를 형성하여 안전하게 시공하는 비개착 공법
1. 공법 개요
공법 개요
● SST공법(Steel Tube Slab)은 노면을 굴착하지 않고 지하 구조물을 건설하는 비개착 공법입니다. 파이프루프(Pipe Roof) 공법을 보강한 형태로, 소형 강관을 압입하고 연결부를 보강한 뒤 몰탈을 채워 견고한 강관 슬래브를 형성하여 구조물을 축조하는 방식입니다.
< 개 요 도 >
2. 공법 설명
공법 특징 및 주요 장치
공법 특징 - S.S.T 선단압입장치(선추진용 스프링 선단장치)
- ● 제 작 : 스프링을 이용하여 슬라이딩이 가능한 선단슈 제작.
- ● 특 징 : 강관내부에서 선단압입링의 전후 추진으로 압입굴착이 가능.
- 선추진용 스프링 선단장치가 먼저 추진되므로 굴착면 붕락방지 및 막장안정.

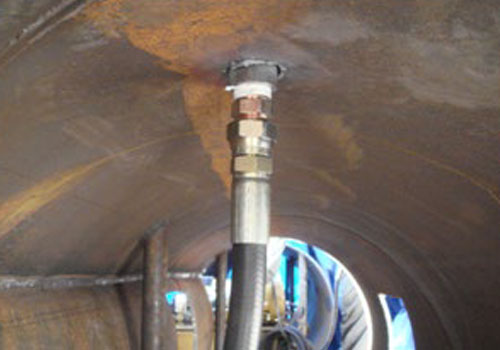

공극 충진장치
- ● 제 작 : 강관 선단 상부에 주입홀을 설치, 그라우팅 호스 연결 제작.
- ● 특 징 : 추진 굴착과 동시에 선단장치가 전진하고 전진과 동시에 그라우팅이 시행되므로 여굴 발생으로 인한 침하요인 사전차단됨.
- 그라우팅 주입재료는 부드러운토사류(세사,황토)+벤토나이트(마찰력 감소)를 사용함.

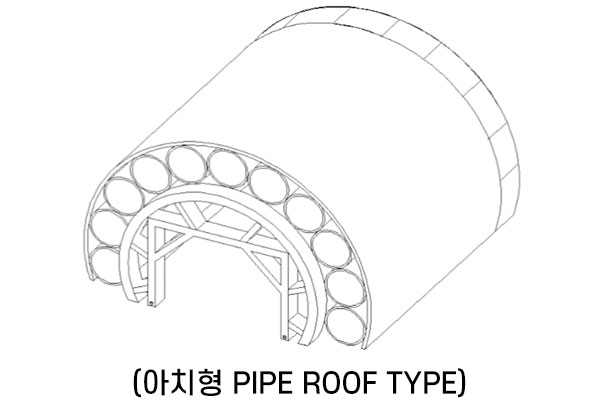

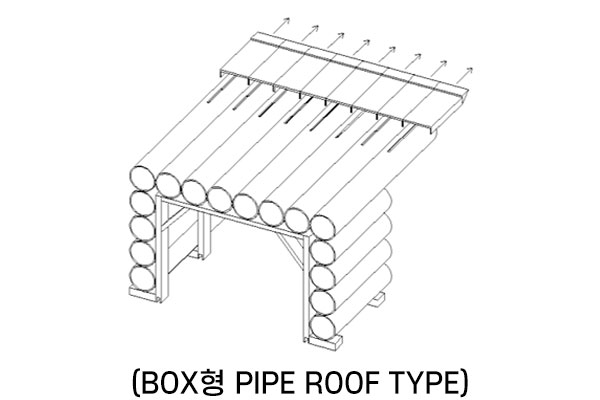

PIPE ROOF 적용 TYPE
3. 공법 설명
공법 시공순서
공법 시공순서
1) 선단압입장치 제작 및 장착

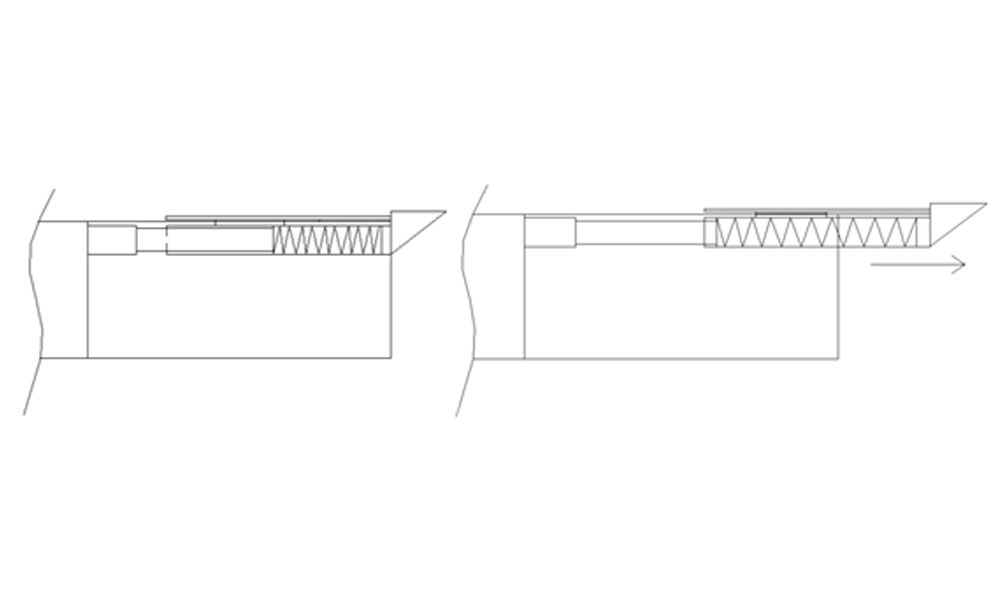

2) 선단압입장치 추진, 굴착
3) 선단압입장치가 장착된 PIPE ROOF 추진 후 구조체 축조
4. S.S.T 선도관 시공개요도
S.S.T 선도관 시공개요도

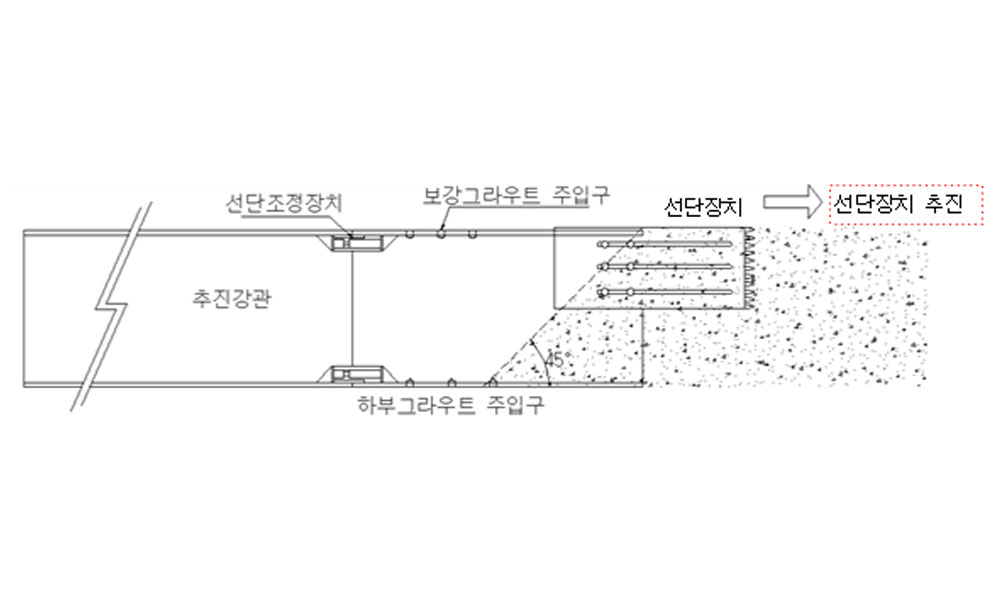

1) 선도관 상부 선단장치 추진
2) 선도관내 막장부 토사 굴착

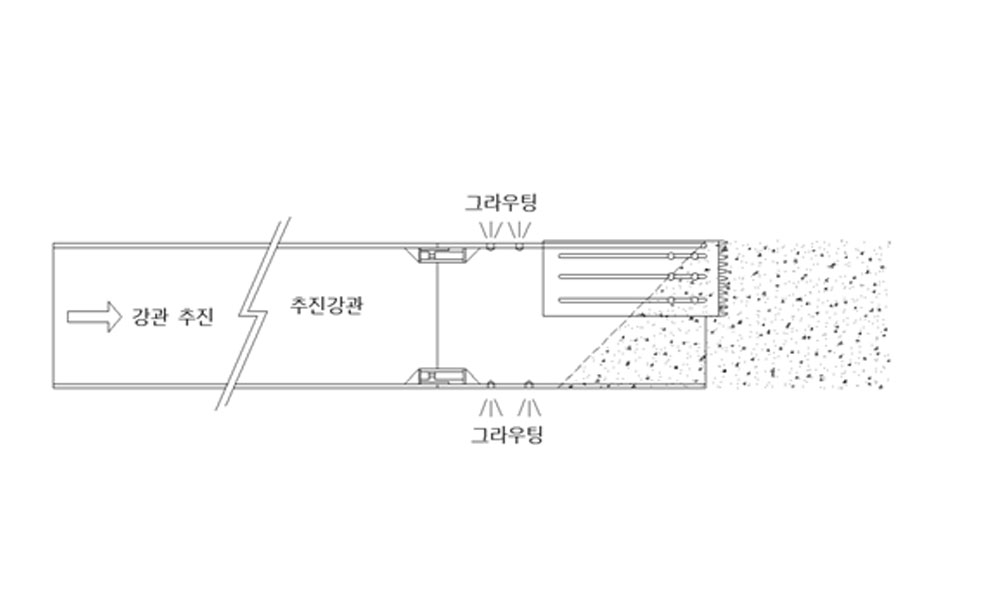

3) 강관추진 및 강관 외부그라우팅 주입

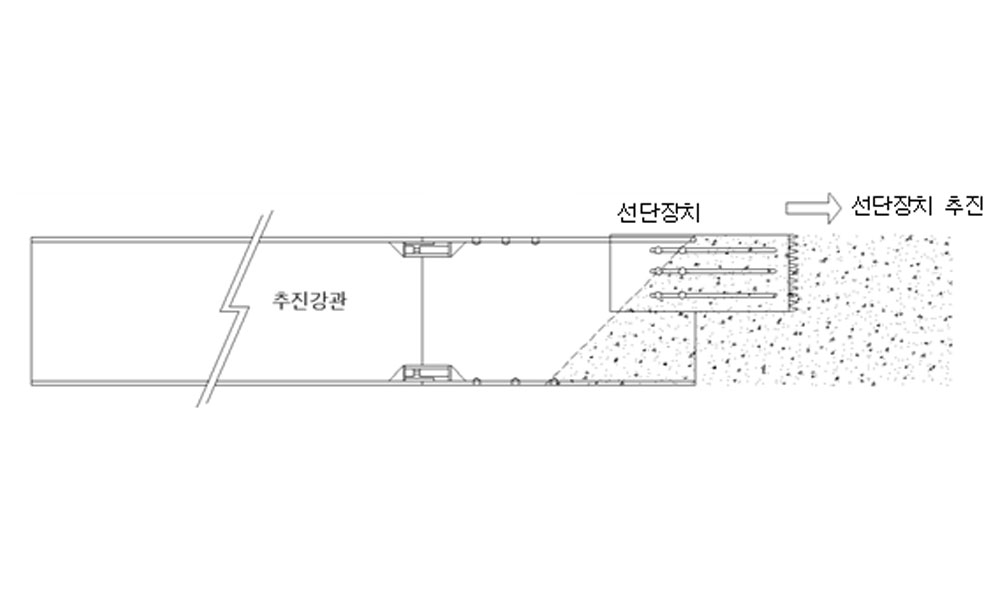

4) 상부 선단장치 선추진
5. 시공 사례
주요 시공 실적
시공 사례 1
시공 사례 2

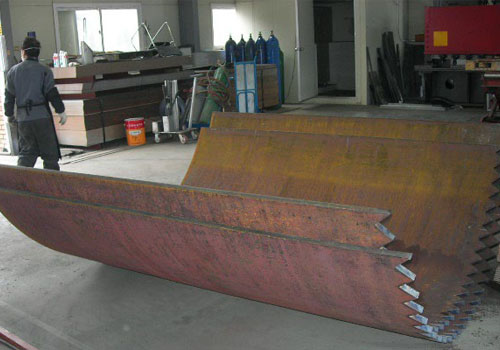

시공 사례 3
시공 사례 4
시공 사례 5

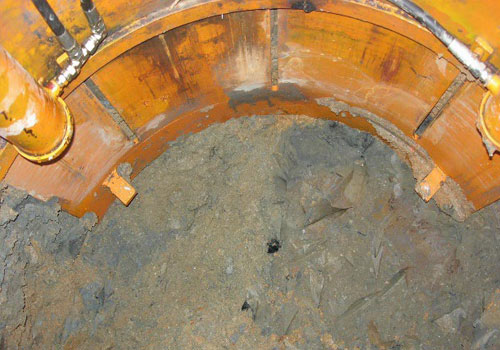

시공 사례 6
6. S.S.T 압입공법 실적현황
| 공사명 | 발주처 | 공사개요 | 공사기간 | 공사금액 (설계가) | 비고 |
|---|---|---|---|---|---|
| 파주 상습침수지역 배수로공사 |
경기도 파주시 | - S.S.T 흄관압입 D1000, L=26m - 추진, 도달 가시설공 |
2010.4.10 ~2010.5.31 |
1. 토공: 2,981,791원 2. 가시설공: 32,985,582원 3. SST압입공: 51,076,160원 4. 자재및운반: 11,908,624원 직공사비계: 98,952,157원 |
도로횡단 |
| 대구 혁신도시 진입도로 개설공사 |
한국토지주택공사 | - S.S.T 레진관압입 D1240, L=75m - 추진, 도달 가시설공 |
2011.4.20 ~2011.7.31 |
1. 토공: 9,282,551원 2. 가시설공: 48,490,811원 3. SST압입공: 336,631,054원 4. 자재및운반: 71,175,433원 직공사비계: 465,579,849원 |
제방횡단, 연암층 |
| 김천 시가지침수 개선수해복구공사 (양금, 황금 배수펌프장) |
경북 김천시 | - S.S.T 강관압입 D1650~D2400 L=98m - 추진, 도달 가시설공 |
2013.4.22 ~2013.12.31 |
1. 토공: 11,025,417원 2. 가시설공: 64,443,266원 3. SST압입공: 343,476,762원 4. 자재및운반: 377,204,307원 직공사비계: 796,149,752원 |
도로횡단 |
