N.P.R 공법 상세 소개

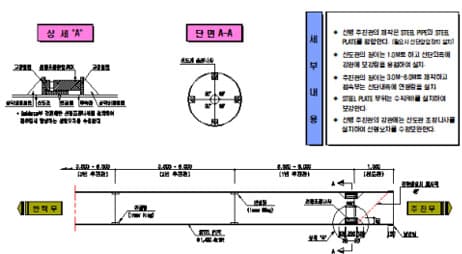

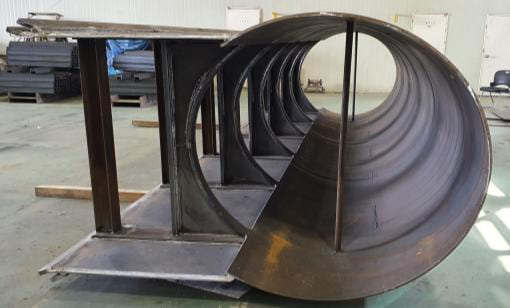

• • Steel Pipe 조립체(강판+강관)를 이용하여 강관과 Roof 구조물을 형성하고, 강관 Roof 내부에 콘크리트타설 및 철근조립 설치가 용이하도록 내력 구조물을 축조하는 New Pipe Roof 공법.
• • Steel Pipe 조립체 Roof 구조물을 가설재 또는 본체 구조물로 활용이 가능한 공법.
• • 비개착시 횡방향 강성을 최대한 확보하여 본체 구조물로 활용하는 경제적 공법.

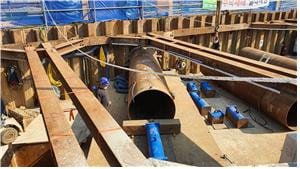

• • 소형강관 및 대형강관을 사용, 강관추진으로 비개착식 구조물 축조 가능한 공법.

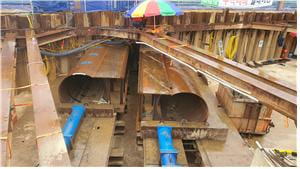

• • 대형강관 TYPE은 강관조립체 연결로 연결부 시공이 용이하여 보다 안전한 공법.

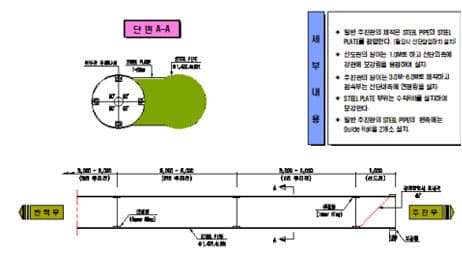

• • 강관과 강관사이 강성이 큰 연결철판을 보강재로 보강하여 동시에 추진하므로 연결부위 안정성 확보 와 추진횟수 최소화로 공사기간 단축 및 공사비 절감효과.
• • 강관을 인접하여 추진함으로써 추진강관 수량 감소로 공사비 절감, 공기 단축.

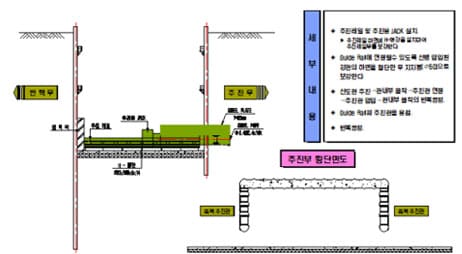

• • 강관의 접합된 레일을 통해 추진되므로 강관의 이탈을 억제하여 저토피구간에서의 시공이 용이함.
• • 선관입된 강관에서 추진부에 지질조건을 확인할 수 있으므로 지층조건에 따른 보강방법 수립이 가능하다.
• • 관 내부 절단작업 시 공간 확보가 용이하여 작업효율이 양호함.
• • 타공법들의 강관겹침으로 인한 재료 손실 및 추진관 중첩수량이 없어 공사비 절감 및 공기 단축.
• • 강관 폐합용접으로 별도의 방수가 필요치 않다.

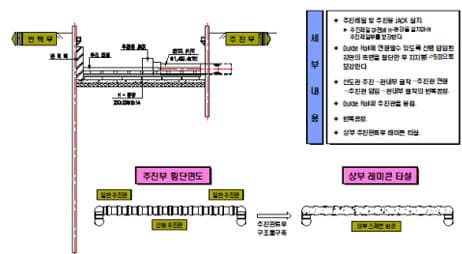

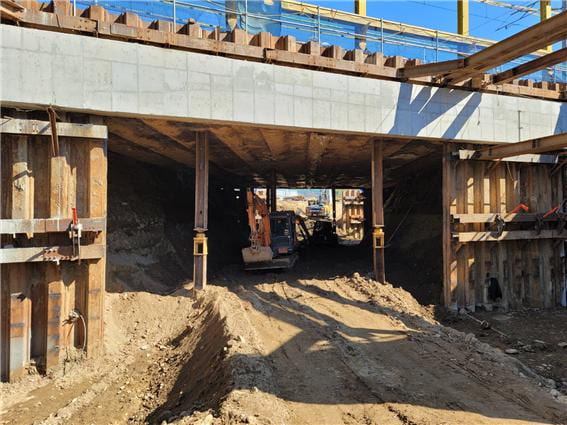

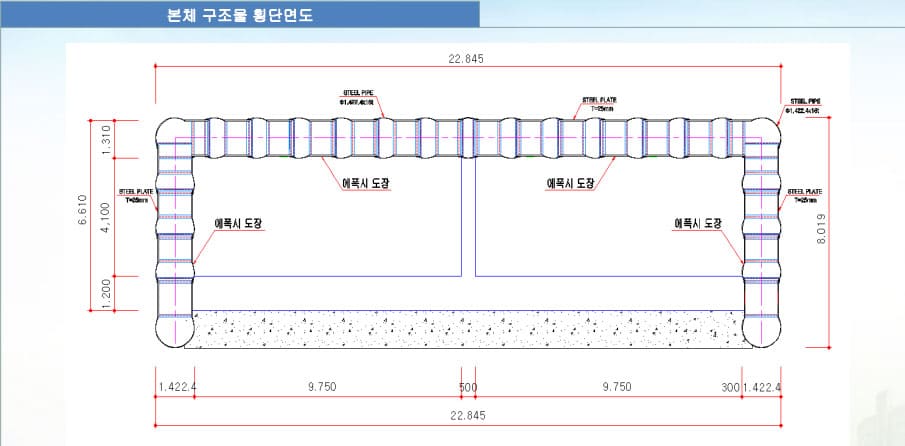

저토피 구간의 본체 구조물 시공 특징

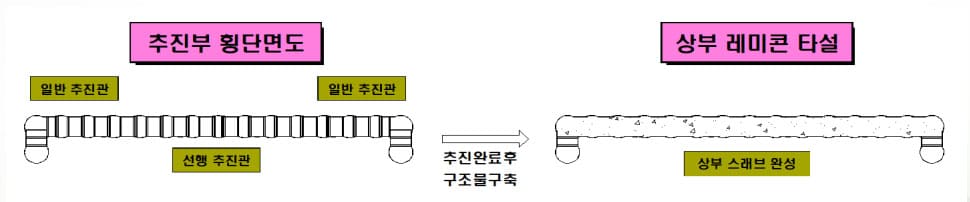

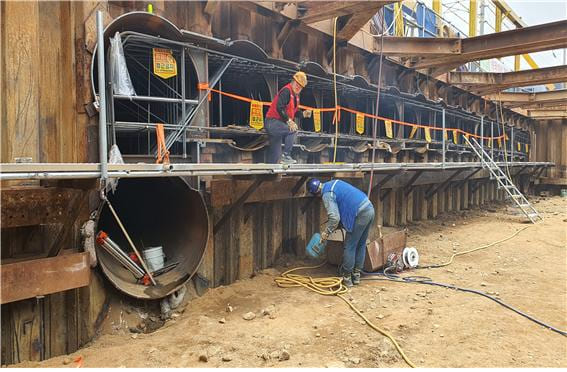

• • 저토피 구간의 상부열 Steel Pipe 조립체 강관추진 완료후 본체 구조물의 상부슬래브를 바로 완성하므로 매우 안정적이다.

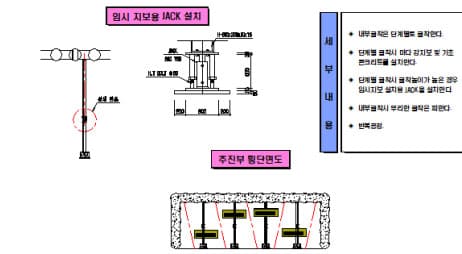

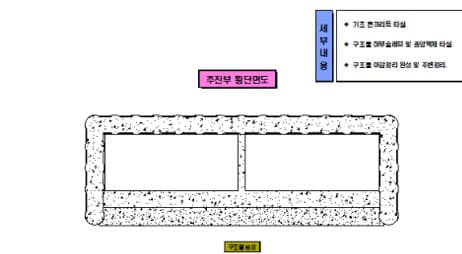

• • 상부열 본체구조물 완료후 벽체 및 하부슬래브를 순차적으로 구조물을 완성하여 저토피 구간에서 보다 안정적인 시공이 가능한 장점이 많은 우수한 공법이다.

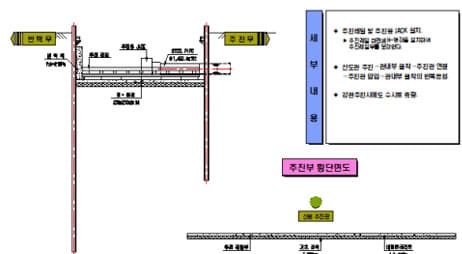

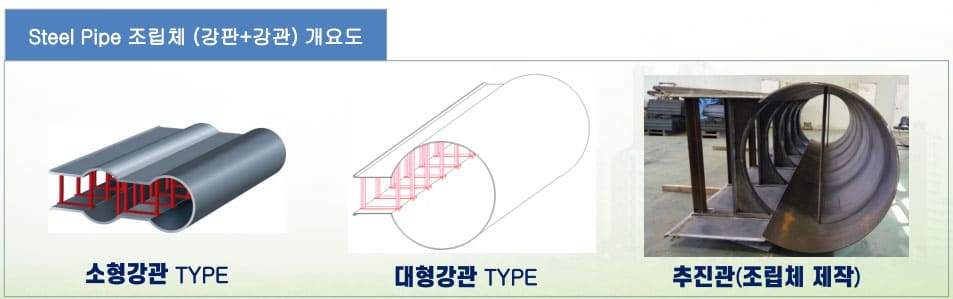

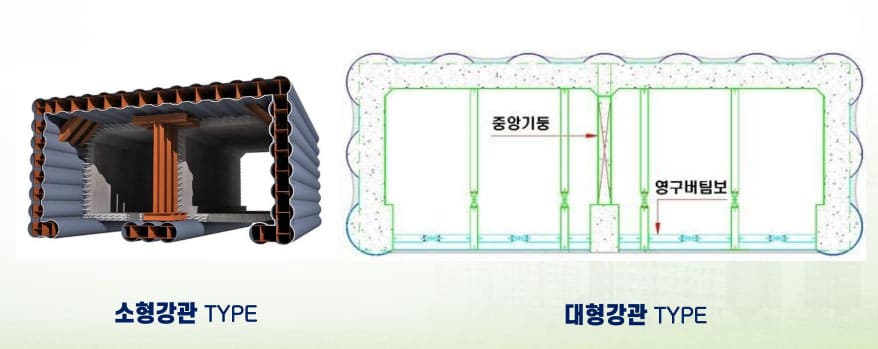

Steel Pipe 조립체(강판+강관)를 이용하여 다음 3가지 TYPE으로 활용하여 시공한다.

• ① 소형강관 TYPE : 가설용 Pipe Roof로 활용

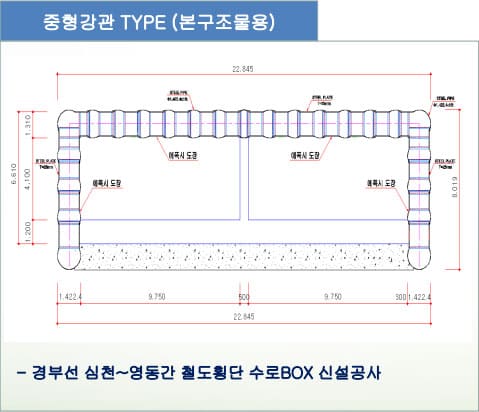

• ② 중형강관 TYPE : Pipe Roof 본 구조물로 완성
• ③ 대형강관 TYPE : Pipe Roof 본 구조물로 완성

기존 공법과의 비교(차이점)

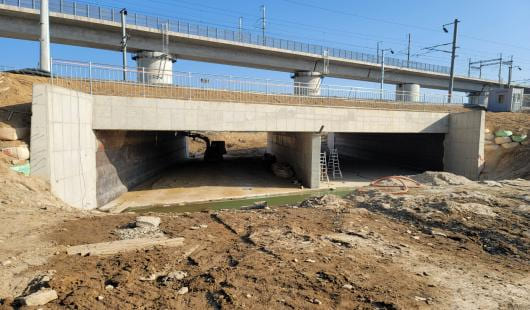

N.P.R 공법 (본구조물)

• 1) 토피고를 더 확보하여 지반안정성에 유리함

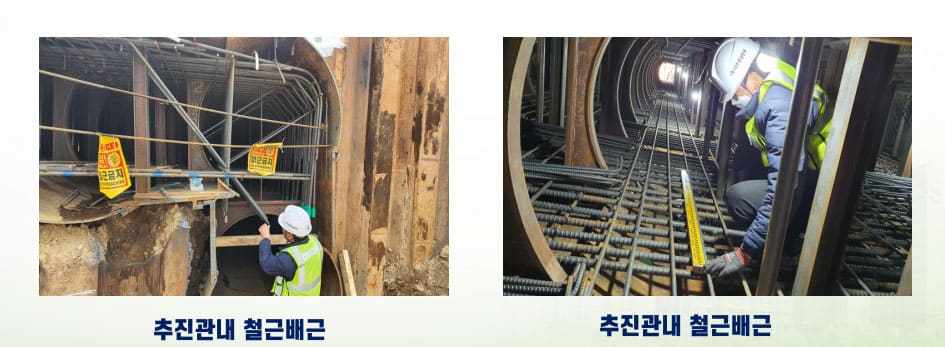

• 2) 파이프 내부에 바로 본구조물 축조
• 3) 터널 내부굴착시 지보공이 필요 없거나 최소량 사용
• 4) 거푸집, 동바리 없이 시공이 가능하여 공정 단순화
• 5) 상부슬래브 선시공으로 지반 안정성 확보

기존 파이프루프 계열 (가설재+본구조물)

• 1) 토피고가 줄어들어 지반안정성에 불리함
• 2) 파이프 루프(가설재) + 본구조물 별도 축조
• 3) 터널 내부굴착시 지보공이 다량 사용
• 4) 거푸집, 동바리, 비계 사용으로 공정 복잡
• 5) 구조물 축조 전까지 장시간 동안 지반침하 발생
